汇编基础

MS-Windows编程

Win32 控制台编程

链接库用了这么久了，汇编学了这么多了，HelloWorld还不会写。
本章介绍如何用32位Microsoft Windows API(application programming interface)进行控制台窗口编程。
虽然不建议用汇编语言进行扩展图形应用编程，但不影响我们从底层理解高级语言的GUI编程

背景知识

• 一个Windows应用程序开始的时候，要吗创建一个控制台窗口，要吗创建一个图形化窗口。这里我们一直使用SUBSYSTEAM:CONSOLE，告诉链接器创建一个基于控制台的应用程序

• 控制台程序的外观和操作就像MS-DOS窗口一样，控制台有一个输入缓冲区以及一个或多个屏幕缓冲区：

  • 输入缓存区（input buffer）包含一组输入记录（input records），其中每个记录都是一个输入事件的数据。输入事件的例子包括键盘输入，鼠标点击，以及用户调整控制台窗口大小
  • 屏幕缓冲区（screen buffer）是字符与颜色数据的二维数组，他会影响控制台窗口文本的外观

• 调用Win32 API函数时会使用两类字符集：8位的ASCII/ANSI字符集和16位的Unicode字符集

• 控制台存在访问级别，用于在简单控制和完全控制直接进行权衡

Win32 API

ps：详细的内容请参考官网

以例子来简单了解如何使用

获取用户输入

INCLUDE Irvine32.inc
BufSize = 80
.data
buffer BYTE BufSize DUP(?), 0, 0
stdInHandle HANDLE ?
bytesRead DWORD ?
.code
main PROC
    ;获取标准输入句柄
	INVOKE GetStdHandle ,STD_INPUT_HANDLE
	mov stdInHandle, eax
	;等待用户输入
	INVOKE ReadConsole, stdInHandle, ADDR buffer,
		BufSize, ADDR bytesRead, 0
	;显示缓冲区
	mov esi, OFFSET buffer
	mov ecx, bytesRead
	mov ebx, TYPE buffer
	call DumpMem
	call WaitMSg
	exit
main ENDP
END main

几乎所有的Win32控制台函数都需要句柄（handle），其是一个32位无符号整数，用于唯一标识一个对象，例如一个位图，画笔或任何输入输出设备

输入abcdefg结果如下，发现插还有0Dh，0Ah,这是用户按下Enter产生的行结束符

Dump of offset 003B6000
-------------------------------
61 62 63 64 65 66 67 0D 0A

输出

等待已久的Hello World程序

INCLUDE Irvine32.inc
.data
endl EQU <0dh, 0ah>           ;行结尾
message LABEL BYTE
	BYTE "Hello World!", endl
messageSize DWORD ($ - message)

consoleHandle HANDLE 0        ;标准输出设备句柄
byteWritten DWORD ?           ;输出字节数

.code
main PROC
    ;获取标准输出句柄
	INVOKE GetStdHandle ,STD_OUTPUT_HANDLE   ;标号,已经被定义过
	mov consoleHandle, eax
	;向控制台写一个字符串
	INVOKE WriteConsole,
		consoleHandle,        ;控制台输出句柄
		ADDR message,         ;字符串指针
		messageSize,          ;字符串长度
		ADDR byteWritten,     ;返回输出字节数
		0                     ;未使用

	call WaitMsg
	INVOKE ExitProcess, 0
main ENDP
END main

动态内存分配

动态内存分配（dynamic memory allocation）又被称为堆分配（heap allocation）
C，C++，Java都有内置运行时堆管理器来处理程序请求的存储分配和释放。程序启动时，堆栈管理器常常从操作系统中分配一大块内存，并为存储块指针创建空闲列表（free list）。当接到一个分配请求时，堆管理器就把适当大小的内存标识为已预留，并返回指向该块的指针。
之后，当接收到对同一个快的删除请求时，对就会释放该内存块，并将其返回空闲列表。
例：使用动态内存分配创建并填充一个1000字节的数组

INCLUDE Irvine32.inc
.data
ARRAY_SIZE = 1000
FILL_VAL EQU 0FFh

hHeap HANDLE ?      ;程序堆句柄
pArray DWORD ?      ;内存块指针
newHeap DWORD ?     ;新堆句柄
strl BYTE "Heap size is:", 0

.code
main PROC
	INVOKE GetProcessHeap         ;获取程序堆句柄(EAX返回)
	.IF eax == NULL
		call WriteWindowsMsg          ;如果失败，显示消息
		jmp quit
	.ELSE
		mov hHeap, eax
	.ENDIF

	call allocate_array
	jnc arrayOK
	call WriteWindowsMsg           ;失败(CF=1)，显示消息
	call Crlf
	jmp quit

arrayOK:
	call fill_array
	call display_array
	call Crlf
	;释放数组
	INVOKE HeapFree, hHeap, 0, pArray

quit:
	call WaitMsg
	exit
main ENDP

allocate_array PROC USES eax
	INVOKE HeapAlloc, hHeap, HEAP_ZERO_MEMORY, ARRAY_SIZE
	.IF eax == NULL
		stc                       ;进位标志置1
	.ELSE
		mov pArray, eax           ;保存指针
		clc                       ;进位标志置0
	.ENDIF
	ret
allocate_array ENDP

fill_array PROC USES ecx edx esi
	mov ecx, ARRAY_SIZE
	mov esi, pArray
L1:
	mov BYTE PTR [esi], FILL_VAL
	inc esi
	loop L1
	ret
fill_array ENDP

display_array PROC USES eax ebx ecx esi ;USES后面的寄存器不需要逗号隔开
	mov ecx, ARRAY_SIZE
	mov esi, pArray
L1:
	mov al, [esi]
	mov ebx, TYPE BYTE
	call WriteHexB
	inc esi
	loop L1
	ret
display_array ENDP
END main

下面是一项原型

HeapAlloc PROTO,
	hHeap:HANDLE   ;现有堆内存块的句柄
	dwFlags:DWORD, ;堆分配控制标志
	dwBytes:DWORD, ;分配的字节数

HeapFree PROTO,
	hHeap:HANDLE,
	dwFlags:DWORD, ;通常为0
	lpMem:DWORD    ;被释放内存块的指针

说明：hHeap通常由GetProcessHeap和HeapCreate初始化，dwFlags为标志值，常使用HEAP_ZERO_MEMORY将内存清0

X86 内存管理

我们重点关注的是存储管理的两个主要方面:

• 将逻辑地址转为线性地址
• 将线性地址转为物理地址（分页）

回顾

先回顾一下一些x86存储管理术语：

• 多任务处理（multitasking）允许多个程序或任务同时运行。处理器在所有运行程序中划分其时间
• 段（segment）是可变大小的内存区，用于让程序存放代码或数据
• 分段（segmentation）提供了分隔内存区段的方法。它允许多个程序同时运行又不会相互干扰
• 段描述符（segment descriptior）时一个64位的值，用于标识和描述一个内存段。它包含的信息有段基址，访问权限，段限长，类型和用法
• 段选择符（segment selector）是保存在段寄存器（CS，DS，SS，ES，FS或GS）中的一个16位数值
• 逻辑地址（logic address）就是段选择符加上一个32位的偏移量
  我们一直忽略段寄存器，因为用户程序从来不会直接修改这些寄存器，所以只关注了32位数据偏移量，但是，从系统来看十分重要，因为它们包含了对内存段的直接引用

线性地址

线性地址是一个32位整数，其范围为0FFFFFFFFh，它表示一个内存位置。如果禁止分页功能，那么线性地址就是目标数据的物理地址

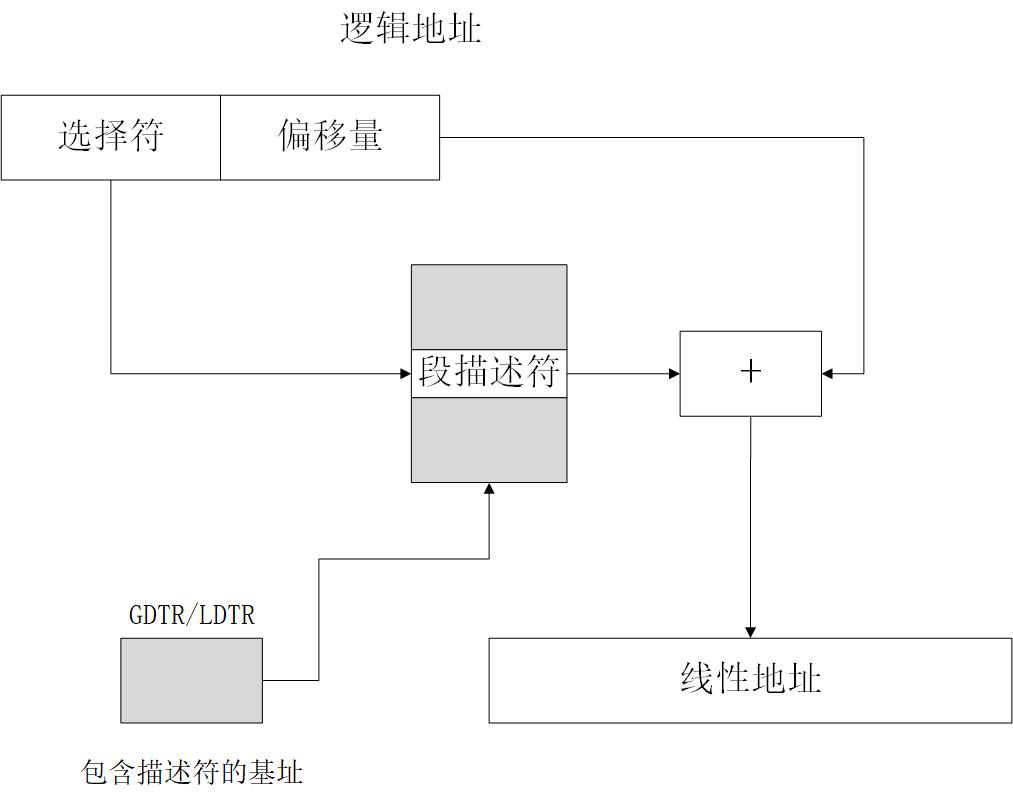

逻辑地址转为线性地址

多任务操作系统运行多个任务在内存中同时运行，每个程序都有自己的唯一数据区。那这样，每个程序里都有一个变量的偏移量地址为200h会咋样？怎么区分？

x86使用一步或两步处理将变量偏移量转换为唯一的内存地址
1.段值+变量偏移量形成线性地址（linear address）
2.页转换（page translation）

分页

分页是x86的一个重要功能。

处理器初始只装载部分程序到内存，其他仍留在硬盘里。程序使用的内存被分割成若干小区域，称为页（page），通常一页大小为4KB。当程序运行时，处理器会选择内存中不活跃的页面替换出去，而将立即会被请求的也加载到内存里

操作系统通过维护一个页目录（page directory）和一组页表（page table）来持续跟踪当前内存中所有程序使用过的页面。当程序试图访问线性地址空间内的一个地址时，处理器会自动将线性地址转为物理地址。这个过程称为页转换（page translation）。如果不存在内存中，处理器中断产生一个页故障（page fault）。操作系统将被请求的页从硬盘复制到内存，然后程序继续执行。从应用程序来看，页故障和页转换都是自动发生的
